Взрывозащищенные рудничные электродвигатели серий ВРА, АВР, 3АВР, ВРП, АИУпредназначены для привода механизмов в подземных выработках угольных и сланцевых шахт, а также в помещениях и наружных установках, опасных по метану и угольной пыли.

Основное (базовое) исполнение – асинхронный трехфазный взрывозащищенный электродвигатель, предназначенный для режима работы S1 (допускают работу в режиме S2, S3, S4), с питанием от сети переменного тока 50 Гц напряжением 220В, 380В, 660В, 1140В. Исполнение по взрывозащите РВ 3В (ExdI), климатическое исполнение и категория размещения У2,5; степень защиты IP54, с типовыми техническими характеристиками, соответствующими требованиям стандартов.

Мощность, кВт	3000 об/мин		1500 об/мин		1000 об/мин		750 об/мин
Мощность, кВт	марка ЭД	масса, кг	марка ЭД	масса, кг	марка ЭД	масса, кг	марка ЭД	масса, кг
0,75					АИУ 90 LA6	45
1,1			АИУ 90 LA4	45	АИУ 90 LB6	48
1,5	АИУ 90 LA2	45	АИУ 90 LB4	48	АИУ 90 L6	52
2,2	АИУ 90 LB2	48	АИУ 90 L4	52	АИУ 100 L6	68	АИУ 112 MA8	76
3	АИУ 90 L2	52	АИУ 100 S4	63	АИУ 112 MA6	76	АИУ 112 MB8	76
4	АИУ 100 S2	63	АИУ 100 L4	68	АИУ 112 MB6	76	ВРА 132 S8	85
5,5	АИУ 100 L2	68	АИУ 112 M4	76	ВРА 132 S6	81	ВРА 132 M8	99
7,5	АИУ 112 M2	76	ВРА 132 S4	86	ВРА 132 M6	100	ВРА 160 S8	175
11	ВРА 132 M2	95	ВРА 132 M4	102	ВРА 160 S6	175	ВРА 160 M8	195
15	ВРА 160 S2	170	ВРА 160 S4	175	ВРА 160 M6	200	ВРА 180 M8	225
18,5	ВРА 160 M2	180	ВРА 160 M4	190	ВРА 180 M6	225	ВРА 200 M8	285
22	ВРА 180 S2	198	ВРА 180 S4	205	ВРА 200 M6	285	ВРА 200 L8	310
30	ВРА 180 M2	221	ВРА 180 M4	234	ВРА 200 L6	320	ВРА 225 M8	380
37	ВРА 200 M2	295	ВРА 200 M4	295	ВРА 225 M6	380	ВРА 250 S8	575
45	ВРА 200 L2	315	ВРА 200 L4	320	ВРА 250 S6	575	ВРА 250 M8	605
55	ВРА 225 M2	371	ВРА 225 M4	380	ВРА 250 M6	590	ВРА 280 S8	870
75	ВРА 250 S2	615	ВРА 250 S4	625	ВРА 280 S6	885	ВРА 280 M8	965
90	ВРА 250 M2	645	ВРА 250 M4	660	ВРА 280 M6	980	АВР 280 L8	1107
110	ВРА 280 S2	855	ВРА 280 S4	915	АВР 280 L6	1107	3АВР 315 S8	1310
132	ВРА 280 M2	940	ВРА 280 M4	1030	3АВР 315 S6	1290	3АВР 315 M8	1400
160	АВР 280 L2	1084	АВР 280 L4	1092	3АВР 315 M6	1365	3АВР 315 L8	1605
200	3АВР 315 S2	1360	3АВР 315 S4	1460	3АВР 315 L6	1580
250	3АВР 315 M2	1480	3АВР 315 M4	1580
315	3АВР 315 L2	1680	3АВР 315 L4	1840

В дополнение к общей маркировке взрывозащищенного рудничного электродвигателя также указываются следующие характеристики:

Исполнение электродвигателей по взрывозащите

Маркировка рудничных электродвигателей для Категории смеси I: РВ 1В (ExdI)

PB	1B	(Ex	d	I)
Знак уровня взрывозащиты	Знак вида взрывозащиты	Знак соответствия стандартам	Знак вида взрывозащиты	Знак подгруппы (категория смеси)

Рудничные электродвигатели по уровню взрывозащиты:

РН – рудничные нормальные электродвигатели (не взрывозащищенные)
РП – рудничные электродвигатели повышенной надежности против взрыва (уровень взрывозащиты 2) – электродвигатели повышенной надежности против взрыва: в них взрывозащита обеспечивается только в нормальном режиме работы;
РВ – рудничные взрывозащищенные электродвигатели (уровень взрывозащиты 1) – взрывобезопасные электродвигатели: взрывозащищенность обеспечивается как при нормальных режимах работы, так и при вероятных повреждениях, зависящих от условий эксплуатации, кроме повреждений средств, обеспечивающих взрывозащищенность;
РО – рудничные особо взрывобезопасные электродвигатели (уровень взрывозащиты 0) – особо взрывобезопасные электродвигатели, в которых применены специальные меры и средства защиты от взрыва.

Рудничные электродвигатели по виду взрывозащиты:

В – взрывонепроницаемая оболочка

1В – электродвигатели с напряжением до 100В ( ток к.з не более 100А)
2В – электродвигатели с напряжением свыше 100В до 220В ( ток к.з свыше 100А до 600А)
3В – электродвигатели с напряжением свыше 220В до 1140В ( ток к.з свыше 100А)
4В – электродвигатели с напряжением свыше 1140В ( ток к.з свыше 100А)

К – кварцевое заполнение оболочки
М – масляное заполнение оболочки
А – автоматическое отключение напряжения с токоведущих частей
И – искробезопасная цепь
е(П) – дополнительные меры против дуговых разрядов, напряжения, повышенной температуры С – специальные виды защиты

Степень защиты IPxx (ГОСТ 17494-87)

Обычно взрывозащищенные электродвигатели выполняются со степенью защиты IP54 и IР44 по ГОСТ 17494 (МЭК 60034-5). По заказу потребителей электродвигатели могут быть изготовлены со степенью защиты IР55.

Класс нагревостойкости изоляции

Взрывозащищенные рудничные электродвигатели, как правило, имеют класс нагревостойкости не ниже «H» (температурный индекс 180°С) по ГОСТ 8865-93.

Основной режим работы

(для которого приведен ряд мощностей): продолжительный S1 по ГОСТ 183-74 (МЭК 60034-1). Допускается работа в режимах S2, S3, S4.

Габаритные, установочные и присоединительные размеры рудничных электродвигателей

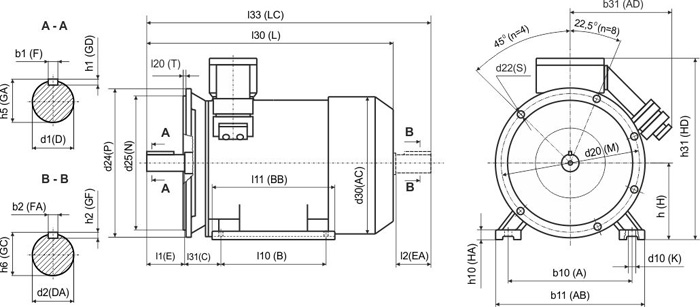

Рис. 1 - исполнение IM1001, IM1002

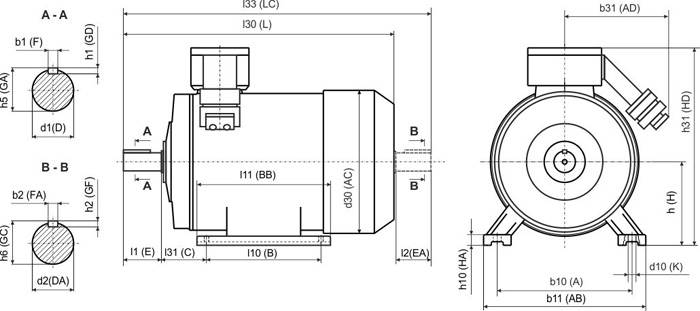

Рис. 2 - исполнение IM2001, IM 2002

Габаритные, установочные и присоединительные размеры приведены в таблицах.
Установочные и присоединительные размеры рудничных электродвигателей совпадают для соответствующих высот осей вращения.
Габаритные размеры рудничных электродвигателей могут отличаться у разных производителей.

Габаритные, установочные и присоединительные размеры рудничных электродвигателей (серии ВРА, АВР, 3АВР)

Габарит ЭД	Число полюсов	Габаритные размеры					Установочные и присоединительные размеры, мм
		l30	h31	d30	b31	d24	b10	l10	l31	d1	d2	l1	b1	b2	h5	h6	h1	h2	h	d10	d20	d25	d22
		L	HD	AC	AD	P	A	B	C	D	DA	E	F	FA	GA	GC	GD	GF	H	K	M	N	S
ВРА 132S	4, 6, 8	470	395	290	190	350	216	140	89	38	38	80	10	10	41	41	8	8	132	12	300	250	19
ВРА 132M	2, 4, 6, 8	508	395	290	190	350	216	178	89	38	38	80	10	10	41	41	8	8	132	12	300	250	19
ВРА 160 S	2	720	490	340	280	350	254	178	108	42	42	110	12	12	45	45	8	8	160	15	300	250	19
ВРА 160 S	4, 6, 8	720	490	340	280	350	254	178	108	48	42	110	14	12	51,5	45	9	8	160	15	300	250	19
ВРА 160 M	2	750	490	340	280	350	254	210	108	42	42	110	12	12	45	45	8	8	160	15	300	250	19
ВРА 160 M	4, 6, 8	750	490	340	280	350	254	210	108	48	42	110	14	12	51,5	45	9	8	160	15	300	250	19
ВРА 180 S	2	700	525	380	325	400	279	203	121	48	48	110	14	14	52	52	9	9	180	15	350	300	19
ВРА 180 S	4	700	525	380	325	400	279	203	121	55	48	110	16	14	59	52	10	9	180	15	350	300	19
ВРА 180 M	2	720	525	380	325	400	279	241	121	48	48	110	14	14	52	52	9	9	180	15	350	300	19
ВРА 180 M	4, 6, 8	720	525	380	325	400	279	241	121	55	48	110	16	14	59	52	10	9	180	15	350	300	19
ВРА 200 M	2	775	560	410	325	450	318	267	133	55	55	110	16	16	59	59	10	10	200	19	400	350	19
ВРА 200 M	4, 6, 8	805	560	410	325	450	318	267	133	60	55	140	18	16	64	59	11	10	200	19	400	350	19
ВРА 200 L	2	815	560	410	325	450	318	305	133	55	55	110	16	16	59	59	10	10	200	19	400	350	19
ВРА 200 L	4, 6, 8	845	560	410	325	450	318	305	133	60	55	140	18	16	64	59	11	10	200	19	400	350	19
ВРА 225 M	2	850	610	445	325	550	356	311	149	55	55	110	16	16	59	59	10	10	225	19	500	450	19
ВРА 225 M	4, 6, 8	880	610	445	325	550	356	311	149	65	60	140	18	18	69	64	11	11	225	19	500	450	19
ВРА 250 S	2	1000	710	550	485	550	406	311	168	65	65	140	18	18	69	69	11	11	250	24	500	450	19
ВРА 250 S	4, 6, 8	1000	710	550	485	550	406	311	168	75	70	140	20	20	79,5	74,5	12	12	250	24	500	450	19
ВРА 250 M	2	1000	710	550	485	550	406	349	168	65	65	140	18	18	69	69	11	11	250	24	500	450	19
ВРА 250 M	4, 6, 8	1000	710	550	485	550	406	349	168	75	70	140	20	20	79,5	74,5	12	12	250	24	500	450	19
ВРА 280 S	2	1150	780	625	485	660	457	368	190	70	65	140	20	18	74,5	69	12	11	280	24	600	550	24
ВРА 280 S	4, 6, 8, 10	1180	780	625	485	660	457	368	190	80	65	170	22	18	85	69	14	11	280	24	600	550	24
ВРА 280 M	2	1150	780	625	485	660	457	419	190	70	65	140	20	18	74,5	69	12	11	280	24	600	550	24
ВРА 280 M	4, 6, 8, 10	1180	780	625	485	660	457	419	190	80	65	170	22	18	85	69	14	11	280	24	600	550	24
АВР 280 L	2	1280	740			660	457	457	190	75		140	20		80		12		280	24	600	550	24
АВР 280 L	4, 6, 8	1310	740			660	457	457	190	90		170	25		95		14		280	24	600	550	24
3АВР 315 S	2	1315	735			660	508	406	216	75		140	20		79,5		12		315	28	600	550	24
	4	1410	735			660	508	406	216	90		170	25		95		14		315	28	600	550	24
	6, 8	1345	735			660	508	406	216	90		170	25		95		14		315	28	600	550	24
3АВР 315 M	2	1370	735			660	508	457	216	75		140	20		79,5		12		315	28	600	550	24
	4	1470	735			660	508	457	216	90		170	25		95		14		315	28	600	550	24
	6, 8	1400	735			660	508	457	216	90		170	25		95		14		315	28	600	550	24
3АВР 315 L	2	1465	735			660	508	508	216	75		140	20		79,5		12		315	28	600	550	24
	4	1570	735			660	508	508	216	90		170	25		95		14		315	28	600	550	24
	6, 8	1495	735			660	508	508	216	90		170	25		95		14		315	28	600	550	24

Примечание: Габаритные размеры d24 и установочно-присоединительные размеры d20, d25, d22 у разных производителей могут различаться.
Уточняйте вышеуказанные размеры каждого производителя у наших менеджеров.
