Насосы двухстороннего входа
Насосы двухстороннего входа
Насос типа Д – центробежный горизонтальный одноступенчатый с двухсторонним полуспиральным подводом жидкости к рабочему колесу и спиральным отводом.
Насосы Д предназначены для перекачивания воды и жидкостей, сходных с водой по вязкости (до 36 сСт) и химической активности с содержанием твердых включений не более 0,05% по массе, размером не более 0,2 мм и микротвердостью до 650 ГПа. Температура перекачиваемых сред от 0 до +85°С.
Насосы Д используются для перекачивания воды на насосных станциях городского, промышленного и сельского водоснабжения, для осушения и орошения земельных угодий.
Материалы корпуса и проточной части насоса Д - чугун СЧ20 или СЧ25, вал - сталь 45. Уплотнение вала насоса – сальниковое.
Не допускается перекачка насосами типа Д горючих и легковоспламеняющихся жидкостей, не допускается также установка и использование насоса Д в пожароопасных и взрывоопасных производствах.
Маркировка насосов типа Д:
|
1
|
Д
|
1250
|
-
|
125
|
a
|
-
|
УХЛ4
|
|
1
|
2
|
3
|
|
4
|
5
|
|
6
|
|
где:
1. Модернизация: без цифры, «1», «2»
2. Тип насоса: Д – двухстороннего входа
3. Номинальная подача, м³/ч
4. Номинальный напор, м
|
5. Подрезка рабочего колеса:
без буквы – номинальный диаметр рабочего колеса
«а» - уменьшенный диаметр для работы в средней части поля Q-Н
«б» - уменьшенный диаметр для работы в нижней части поля Q-Н
6. Климатическое исполнение и категория размещения
|
Технические характеристики насосов двухстороннего входа типа Д
|
Название
агрегата
|
Номин.
подача,
м³/ч
|
Номин.
напор,
м
|
Рабочая зона
|
Кавит.
запас,
м
|
Электродвигатель
|
Габаритные размеры
агрегата, мм
|
Диаметр
патрубков,
мм
|
Масса
насоса,
кг
|
Масса
агрегата,
кг
|
|
подача,
м³/ч
|
напор, м
|
марка
|
кВт
|
об/мин
|
L
|
B
|
H
|
вход
|
выход
|
|
Д 160-112
|
80
|
28
|
40…110
|
26…28,5
|
4,5
|
АИР 160S4
|
15
|
1500
|
1400
|
640
|
765
|
150
|
100
|
200
|
460
|
|
Д 160-112а
|
70
|
25
|
40…105
|
22…25,5
|
4,5
|
АИР 160S4
|
15
|
1500
|
1400
|
640
|
765
|
150
|
100
|
200
|
460
|
|
Д 160-112
|
160
|
112
|
100…200
|
105..120
|
4,8
|
АИР 250М2
|
90
|
3000
|
1760
|
640
|
905
|
150
|
100
|
200
|
877
|
|
Д 160-112а
|
140
|
100
|
90…190
|
92…105
|
4,8
|
АИР 250S2
|
75
|
3000
|
1730
|
640
|
905
|
150
|
100
|
200
|
847
|
|
Д 160-112б
|
135
|
80
|
80…180
|
72…87
|
4,8
|
АИР 225М2
|
55
|
3000
|
1630
|
640
|
830
|
150
|
100
|
200
|
693
|
|
Д 200-36
|
200
|
36
|
140...280
|
29…40
|
4,3
|
АИР 200М4
|
37
|
1500
|
1600
|
800
|
845
|
150
|
125
|
240
|
597
|
|
Д 200-36а
|
190
|
30
|
130...260
|
22…33
|
5,3
|
АИР 180М4
|
30
|
1500
|
1540
|
800
|
830
|
150
|
125
|
240
|
557
|
|
Д 200-36б
|
180
|
25
|
120...250
|
17…27
|
6,0
|
АИР 180S4
|
22
|
1500
|
1480
|
800
|
830
|
150
|
125
|
240
|
534
|
|
1Д 200-90
|
100
|
22,5
|
70…120
|
20…25
|
5,3
|
АИР 160S4
|
15
|
1500
|
1445
|
530
|
715
|
150
|
100
|
145
|
360
|
|
1Д 200-90
|
200
|
90
|
140...240
|
82…97
|
5,5
|
АИР 250М2
|
90
|
3000
|
1740
|
545
|
840
|
150
|
100
|
145
|
770
|
|
1Д 200-90а
|
180
|
74
|
125...220
|
67…80
|
5,8
|
АИР 250S2
|
75
|
3000
|
1710
|
545
|
840
|
150
|
100
|
145
|
740
|
|
1Д 200-90б
|
160
|
62
|
120...200
|
55…68
|
5,9
|
АИР 225М2
|
55
|
3000
|
1615
|
530
|
790
|
150
|
100
|
145
|
605
|
|
160
|
62
|
120...200
|
55…68
|
5,9
|
АИР 200L2
|
45
|
3000
|
1575
|
530
|
745
|
150
|
100
|
145
|
500
|
|
1Д 250-125
|
250
|
125
|
170...310
|
120…132
|
6,0
|
АИР 315S2
|
160
|
3000
|
1972
|
680
|
985
|
150
|
100
|
165
|
1287
|
|
1Д 250-125а
|
240
|
110
|
160...300
|
100…118
|
6,4
|
АИР 280М2
|
132
|
3000
|
1852
|
620
|
880
|
150
|
100
|
165
|
1080
|
|
1Д 315-50
|
315
|
50
|
240...380
|
43…56
|
6,5
|
АИР 250S2
|
75
|
3000
|
1707
|
600
|
895
|
200
|
150
|
190
|
788
|
|
1Д 315-50а
|
300
|
42
|
200...350
|
36…50
|
6,7
|
АИР 225М2
|
55
|
3000
|
1612
|
600
|
805
|
200
|
150
|
190
|
650
|
|
1Д 315-50б
|
230
|
36
|
150...320
|
30…40
|
6,8
|
АИР 200L2
|
45
|
3000
|
1577
|
600
|
785
|
200
|
150
|
190
|
554
|
|
1Д 315-71
|
315
|
71
|
215...380
|
65…78
|
6,5
|
АИР 280S2
|
110
|
3000
|
1852
|
620
|
890
|
200
|
150
|
190
|
1045
|
|
1Д 315-71а
|
300
|
62
|
205...360
|
56…68
|
7,0
|
АИР 250М2
|
90
|
3000
|
1737
|
600
|
890
|
200
|
150
|
190
|
818
|
|
Д 320-50
|
320
|
50
|
230...380
|
46…55
|
4,5
|
АИР 250S4
|
75
|
1500
|
1775
|
970
|
990
|
200
|
150
|
300
|
955
|
|
Д 320-50а
|
300
|
39
|
205...350
|
33…44
|
4,6
|
АИР 225М4
|
55
|
1500
|
1710
|
970
|
910
|
200
|
150
|
300
|
805
|
|
Д 320-50б
|
300
|
30
|
180...325
|
28…36
|
4,8
|
АИР 200L4
|
45
|
1500
|
1675
|
970
|
920
|
200
|
150
|
300
|
745
|
|
1Д 500-63
|
500
|
63
|
330...650
|
56…68
|
4,5
|
АИР 315S4
|
160
|
1500
|
2445
|
770
|
1065
|
250
|
150
|
450
|
1850
|
|
1Д 500-63а
|
450
|
53
|
320...600
|
45…58
|
4,8
|
АИР 280М4
|
132
|
1500
|
2290
|
770
|
965
|
250
|
150
|
450
|
1360
|
|
450
|
53
|
320...600
|
45…58
|
4,8
|
АИР 280S4
|
110
|
1500
|
2265
|
770
|
1000
|
250
|
150
|
450
|
1455
|
|
1Д 500-63б
|
400
|
44
|
300...550
|
37…49
|
5,0
|
АИР 250М4
|
90
|
1500
|
2145
|
770
|
1000
|
250
|
150
|
450
|
1160
|
|
1Д 630-90
|
630
|
90
|
450...800
|
83…94
|
5,5
|
ДАВ 315-4*
|
315
|
1500
|
2580
|
1090
|
1110
|
250
|
200
|
524
|
2275
|
|
630
|
90
|
450...800
|
83…94
|
5,5
|
АИР 355М4
|
315
|
1500
|
2725
|
1000
|
1320
|
250
|
200
|
524
|
2685
|
|
630
|
90
|
450...800
|
83…94
|
5,5
|
ДАВ 250-4*
|
250
|
1500
|
2580
|
1090
|
1110
|
250
|
200
|
524
|
2260
|
|
630
|
90
|
450...800
|
83…94
|
5,5
|
АИР 355S4
|
250
|
1500
|
2725
|
1000
|
1320
|
250
|
200
|
524
|
2375
|
|
500
|
38
|
350...600
|
33…42
|
5,5
|
АИР 316S6
|
110
|
1000
|
2345
|
1000
|
1115
|
250
|
200
|
524
|
1750
|
|
500
|
38
|
350...600
|
33…42
|
5,5
|
АИР 280М6
|
90
|
1000
|
2265
|
1000
|
1070
|
250
|
200
|
524
|
1545
|
|
1Д 630-90а
|
550
|
74
|
370...720
|
68…78
|
5,8
|
ДАВ 200-4*
|
200
|
1500
|
2537
|
1090
|
1110
|
250
|
200
|
524
|
2250
|
|
550
|
74
|
370...720
|
68…78
|
5,8
|
АИР 315М4
|
200
|
1500
|
2445
|
1000
|
1115
|
250
|
200
|
524
|
1945
|
|
470
|
30
|
325...570
|
27…34
|
5,8
|
АИР 280S6
|
75
|
1000
|
2265
|
1000
|
1070
|
250
|
200
|
524
|
1510
|
|
1Д 630-90б
|
500
|
60
|
300...670
|
53…63
|
5,9
|
АИР 315S4
|
160
|
1500
|
2445
|
1000
|
1115
|
250
|
200
|
524
|
1905
|
|
420
|
25
|
300...550
|
21…28
|
5,9
|
АИР 250М6
|
55
|
1000
|
2120
|
1000
|
1070
|
250
|
200
|
524
|
1200
|
|
1Д 630-125
|
630
|
125
|
450...770
|
117…131
|
5,5
|
А4-400ХК-4*
|
400
|
1500
|
2705
|
1320
|
1650
|
250
|
150
|
797
|
3095
|
|
1Д 630-125а
|
550
|
101
|
420...720
|
94…106
|
5,6
|
ДАВ 315-4*
|
315
|
1500
|
2575
|
1140
|
1195
|
250
|
150
|
797
|
2570
|
|
550
|
101
|
420...720
|
94…106
|
5,6
|
АИР 355М4
|
315
|
1500
|
2725
|
900
|
1405
|
250
|
150
|
797
|
3025
|
|
1Д 630-125б
|
500
|
82
|
400...680
|
76…85
|
5,7
|
ДАВ 250-4*
|
250
|
1500
|
2575
|
1140
|
1195
|
250
|
150
|
797
|
2570
|
|
500
|
82
|
400...680
|
76…85
|
5,7
|
АИР 355S4
|
250
|
1500
|
2725
|
900
|
1405
|
250
|
150
|
797
|
2950
|
|
1Д 800-56
|
800
|
56
|
550...970
|
52…61
|
5,0
|
ДАВ 200-4*
|
200
|
1500
|
2690
|
1130
|
1110
|
300
|
200
|
560
|
2240
|
|
800
|
56
|
550...970
|
52…61
|
5,0
|
АИР 315М4
|
200
|
1500
|
2595
|
880
|
1115
|
300
|
200
|
560
|
1970
|
|
1Д 800-56а
|
740
|
48
|
520…890
|
43…52
|
5,1
|
АИР 280М4
|
132
|
1500
|
2485
|
880
|
1045
|
300
|
200
|
560
|
1640
|
|
1Д 800-56б
|
700
|
40
|
500...820
|
37…44
|
5,2
|
АИР 280S4
|
110
|
1500
|
2415
|
880
|
1045
|
300
|
200
|
560
|
1525
|
|
1Д 1250-63
|
1250
|
63
|
880...1530
|
56…69
|
6,0
|
ДАВ 315-4*
|
315
|
1500
|
2670
|
1050
|
1175
|
350
|
250
|
800
|
2583
|
|
1250
|
63
|
880...1530
|
56…69
|
6,0
|
АИР 355М4
|
315
|
1500
|
2765
|
950
|
1380
|
350
|
250
|
800
|
3050
|
|
800
|
28
|
610...1000
|
23…30
|
5,5
|
АИР 315S6
|
110
|
1000
|
2535
|
950
|
1175
|
350
|
250
|
800
|
2045
|
|
1Д 1250-63а
|
1100
|
52
|
720...1400
|
46…58
|
6,1
|
ДАВ 250-4*
|
250
|
1500
|
2670
|
1050
|
1175
|
350
|
250
|
800
|
2583
|
|
1100
|
52
|
720...1400
|
46…58
|
6,1
|
АИР 355S4
|
250
|
1500
|
2765
|
950
|
1380
|
350
|
250
|
800
|
2908
|
|
740
|
24
|
580...980
|
19…26
|
5,6
|
АИР 280S6
|
75
|
1000
|
2455
|
950
|
1110
|
350
|
250
|
800
|
1755
|
|
1Д 1250-63б
|
1050
|
44
|
600...1300
|
38…49
|
6,2
|
ДАВ 200-4*
|
200
|
1500
|
2630
|
1050
|
1175
|
350
|
250
|
800
|
2583
|
|
1050
|
44
|
600...1300
|
38…49
|
6,2
|
АИР 315М4
|
200
|
1500
|
2635
|
950
|
1175
|
350
|
250
|
800
|
2235
|
|
710
|
20
|
550...950
|
15…22
|
5,7
|
АИР 250М6
|
55
|
1000
|
2280
|
950
|
1110
|
350
|
250
|
800
|
1464
|
|
1Д 1250-125
|
1250
|
125
|
870...1500
|
112…135
|
5,5
|
А4-400Y-4*
|
630
|
1500
|
3080
|
1320
|
1700
|
350
|
200
|
1300
|
4235
|
|
1Д 1250-125а
|
1150
|
102
|
790...1370
|
92…110
|
5,6
|
А4-400Х-4*
|
500
|
1500
|
2980
|
1320
|
1700
|
350
|
200
|
1300
|
4015
|
|
1Д 1250-125б
|
1030
|
87
|
730...1280
|
78…93
|
5,7
|
А4-400ХК-4*
|
400
|
1500
|
2980
|
1320
|
1700
|
350
|
200
|
1300
|
3875
|
|
1Д 1600-90
|
1600
|
90
|
1100…1980
|
79…98
|
7,0
|
А4-400Y-4*
|
630
|
1500
|
3080
|
1320
|
1700
|
350
|
300
|
1165
|
3885
|
|
1000
|
40
|
740...1250
|
36…44
|
5,0
|
АИР 355S6
|
160
|
1000
|
3000
|
1200
|
1305
|
350
|
300
|
1165
|
2980
|
|
1000
|
40
|
740...1250
|
36…44
|
5,0
|
АИР 315МВ6
|
160
|
1000
|
2620
|
1200
|
1305
|
350
|
300
|
1165
|
2600
|
|
1Д 1600-90а
|
1450
|
75
|
1000...1780
|
67…82
|
7,1
|
А4-400Х-4*
|
500
|
1500
|
2980
|
1320
|
1700
|
350
|
300
|
1165
|
3665
|
|
1450
|
75
|
1000...1780
|
67…82
|
7,1
|
А4-400ХК-4*
|
400
|
1500
|
2980
|
1320
|
1700
|
350
|
300
|
1165
|
3525
|
|
970
|
34
|
680...1160
|
31…38
|
5,1
|
АИР 315МА6
|
132
|
1000
|
2620
|
1200
|
1305
|
350
|
300
|
1165
|
2600
|
|
1Д 1600-90б
|
1300
|
63
|
920...1600
|
56…69
|
7,2
|
ДАВ 315-4*
|
315
|
1500
|
2850
|
1200
|
1305
|
350
|
300
|
1165
|
3045
|
|
1300
|
63
|
920...1600
|
56…69
|
7,2
|
АИР 355М4
|
315
|
1500
|
3000
|
1200
|
1305
|
350
|
300
|
1165
|
3340
|
|
870
|
30
|
630...1100
|
27…32
|
5,2
|
АИР 315S6
|
110
|
1000
|
2620
|
1200
|
1305
|
350
|
300
|
1165
|
2495
|
|
2Д 2000-21
|
2000
|
21
|
1000...2380
|
17…29
|
5,0
|
АИР 355S6
|
160
|
1000
|
3170
|
1200
|
1635
|
500
|
400
|
1565
|
3650
|
|
2000
|
21
|
1000...2380
|
17…29
|
5,0
|
АИР 315МВ6
|
160
|
1000
|
2790
|
1200
|
1435
|
500
|
400
|
1565
|
3080
|
|
1250
|
13
|
800...1600
|
10…16
|
3,0
|
АИР 280М8
|
75
|
750
|
2710
|
1200
|
1405
|
500
|
400
|
1565
|
2710
|
|
2Д 2000-21а
|
1750
|
18
|
1000...2200
|
12…25
|
5,0
|
АИР 315S6
|
110
|
1000
|
2790
|
1200
|
1435
|
500
|
400
|
1565
|
2930
|
|
1250
|
10
|
730...1550
|
7…14
|
3,5
|
АИР 280S8
|
55
|
750
|
2605
|
1200
|
1405
|
500
|
400
|
1565
|
2640
|
* Высоковольтные электродвигатели 6000 В. Возможны варианты комплектации электродвигателями типа ДАВ, А4, ДАЗО4

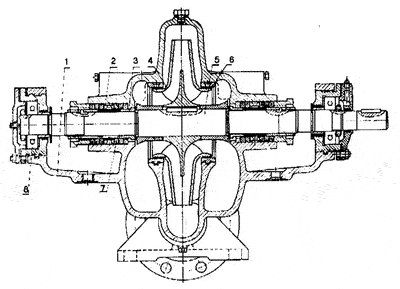

Схема насосов 1Д, 2Д, 4Д в разрезе
 |
1. Корпус
2. Крышка
3. Втулка защитная
4. Рабочее колесо
5. Вал
6. Кольцо уплотняющее
7. Набивка сальника
8. Подшипник
|

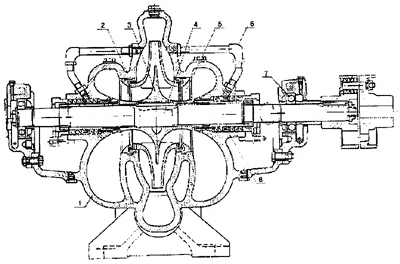

Схема насоса Д в разрезе
 |
1. Корпус
2. Крышка корпуса
3. Рабочее колесо
4. Вал
5. Защитно-уплотняющее колесо
6. Труба для подвода в сальник
7. Подшипник
8. Узел сальника
|
