Электродвигатели рольганговые
Рольганговые электродвигатели АРМ марки "Энерал" используются для комплектации приводов, работающих в условиях высоких температур металлургического производства, для индивидуального привода роликов рольгангов.
Основное (базовое) исполнение – асинхронный трехфазный электродвигатель, предназначенный для режима работы S1 или повторно-кратковременного с частыми пусками и торможениями с ПВ 40%, с питанием от сети переменного тока 50 Гц напряжением 380В, климатическое исполнение и категория размещения У3; степень защиты IP54, способ охлаждения IC0040.
Технические характеристики рольганговых электродвигателей серии АРМ
|
Тип
двигателя
|
Номин.
мощность,
кВт
|
Номин.
частота
вращения,
об/мин
|
Пусковой
момент
Мпуск, Н*м
|
Пусковой
ток
Iпуск, А
|
Динамическая
постоянная
при ПВ40%,
кгм²/час
|
Момент
инерции
ротора ,
кг*м²
|
КПД,
%
|
cos φ
|
Масса,
кг
|
|
АРМ42-4
|
1,10
|
1320
|
20
|
10,0
|
130
|
0,0128
|
72,0
|
0,81
|
65
|
|
АРМ43-4
|
1,50
|
1350
|
30
|
16,0
|
150
|
0,0158
|
77,0
|
0,80
|
70
|
|
АРМ42-6
|
0,90
|
870
|
24
|
8,0
|
260
|
0,0128
|
69,0
|
0,68
|
65
|
|
АРМ43-6
|
1,20
|
900
|
34
|
12,0
|
310
|
0,0158
|
71,0
|
0,65
|
70
|
|
АРМ42-8
|
0,71
|
650
|
28
|
8,0
|
390
|
0,0128
|
62,0
|
0,60
|
65
|
|
АРМ43-8
|
0,90
|
635
|
34
|
8,0
|
480
|
0,0158
|
67,0
|
0,66
|
70
|
|
АРМ42-10
|
0,50
|
530
|
24
|
6,0
|
520
|
0,0128
|
54,0
|
0,52
|
65
|
|
АРМ43-10
|
0,63
|
530
|
34
|
7,0
|
650
|
0,0158
|
55,0
|
0,50
|
70
|
|
АРМ42-12
|
0,30
|
440
|
22
|
5,0
|
640
|
0,0128
|
40,0
|
0,40
|
65
|
|
АРМ43-12
|
0,40
|
450
|
31
|
6,9
|
800
|
0,0158
|
44,0
|
0,40
|
70
|
|
АРМ52-4
|
3,00
|
1350
|
67
|
32,0
|
210
|
0,053
|
80,0
|
0,90
|
135
|
|
АРМ52-6
|
2,00
|
900
|
55
|
20,0
|
520
|
0,053
|
77,0
|
0,78
|
135
|
|
АРМ53-6
|
3,00
|
900
|
102
|
32,0
|
610
|
0,076
|
77,0
|
0,79
|
150
|
|
АРМ52-8
|
1,60
|
645
|
58
|
15,0
|
850
|
0,053
|
71,0
|
0,70
|
135
|
|
АРМ53-8
|
2,50
|
660
|
96
|
25,0
|
1000
|
0,076
|
75,0
|
0,69
|
150
|
|
АРМ52-10
|
1,30
|
530
|
67
|
14,0
|
1200
|
0,053
|
68,0
|
0,56
|
135
|
|
АРМ53-10
|
2,00
|
530
|
96
|
20,0
|
1440
|
0,076
|
70,0
|
0,54
|
150
|
|
АРМ52-12
|
1,00
|
440
|
60
|
12,0
|
1510
|
0,053
|
62,0
|
0,46
|
135
|
|
АРМ53-12
|
1,60
|
445
|
102
|
20,0
|
1780
|
0,076
|
64,0
|
0,44
|
150
|
|
АРМ63-8
|
3,00
|
680
|
125
|
28,0
|
1330
|
0,35
|
78,0
|
0,78
|
225
|
|
АРМ64-6
|
5,50
|
890
|
210
|
70,0
|
950
|
0,46
|
80,0
|
0,87
|
250
|
|
АРМ64-8
|
3,60
|
680
|
180
|
40,0
|
1500
|
0,46
|
77,0
|
0,75
|
250
|
|
АРМ63-10
|
2,50
|
545
|
134
|
26,0
|
2000
|
0,35
|
74,0
|
0,65
|
225
|
|
АРМ64-10
|
3,00
|
550
|
180
|
37,0
|
2400
|
0,46
|
75,0
|
0,61
|
250
|
|
АРМ63-12
|
1,90
|
450
|
128
|
23,0
|
2800
|
0,35
|
70,0
|
0,52
|
225
|
|
АРМ64-12
|
2,40
|
460
|
180
|
34,0
|
3050
|
0,46
|
70,0
|
0,50
|
250
|
|
АРМ63-16
|
1,40
|
340
|
125
|
20,0
|
4100
|
0,35
|
57,0
|
0,40
|
225
|
|
АРМ64-16
|
1,70
|
340
|
190
|
27,0
|
4500
|
0,46
|
55,0
|
0,38
|
250
|
|
АРМ64-24
|
0,8**
|
210
|
90
|
19,0
|
6000
|
0,46
|
30,0
|
0,30
|
250
|
|
АРМ73-10
|
5,00
|
545
|
285
|
56,0
|
3000
|
0,77
|
79,0
|
0,72
|
355
|
|
АРМ74-10
|
6,70
|
535
|
425
|
70,0
|
3100
|
1,01
|
80,0
|
0,73
|
395
|
|
АРМ73-12
|
4,20
|
450
|
270
|
48,0
|
4000
|
0,77
|
79,0
|
0,60
|
355
|
|
АРМ74-12
|
5,30
|
455
|
450
|
67,0
|
4300
|
1,01
|
79,0
|
0,60
|
395
|
|
АРМ73-16
|
3,00
|
340
|
268
|
39,0
|
6000
|
0,77
|
70,0
|
0,44
|
355
|
|
АРМ74-16
|
4,00*
|
340
|
425
|
58,0
|
6800
|
1,01
|
71,0
|
0,40
|
395
|
|
АРМ74-30
|
1,00*
|
180
|
220
|
21,0
|
14000
|
1,24
|
40,0
|
0,34
|
405
|
*Для ПВ=80%; **Для ПВ=60%;
Габаритные, установочные и присоединительные размеры электродвигателей АРМ

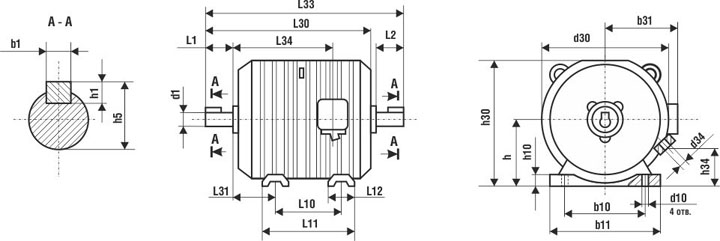

Рис. 1 - Исполнение IM1001
|
ЭД
|
Габаритные размеры, не более
|
Установочные размеры
|
Справочные размеры
|
|
b31
|
d30
|
L30
|
L33
|
h30
|
b1
|
b10
|
d1
d2
|
d10
|
L1
L2
|
L10
|
L31
|
h
|
h1
|
h5
|
b11
|
d34
|
L11
|
L12
|
L34
|
h10
|
h34
|
|
АРМ42
АРМ43
|
170
|
270
|
475
|
556
|
240
|
10
|
210
|
32
|
15
|
80
|
150
|
100
|
125
|
8
|
35
|
260
|
G1-А
|
200
|
52
|
270
|
22
|
45
|
|
АРМ52
АРМ53
|
205
|
360
|
600
|
714
|
317
|
12
|
285
|
40
|
19
|
110
|
200
|
117
|
170
|
8
|
43
|
340
|
G1-А
|
260
|
62
|
340
|
30
|
90
|
|
АРМ63
АРМ64
|
270
|
450
|
630
|
766
|
395
|
14
|
350
|
50
|
19
|
110
|
270
|
138
|
200
|
9
|
53,5
|
425
|
G11/4-А
|
375
|
105
|
365
|
35
|
105
|
|
АРМ73
АРМ74
|
290
|
510
|
760
|
922
|
470
|
18
|
400
|
60
|
24
|
140
|
340
|
151
|
250
|
11
|
64
|
485
|
G11/4-А
|
465
|
125
|
435
|
40
|
155
|

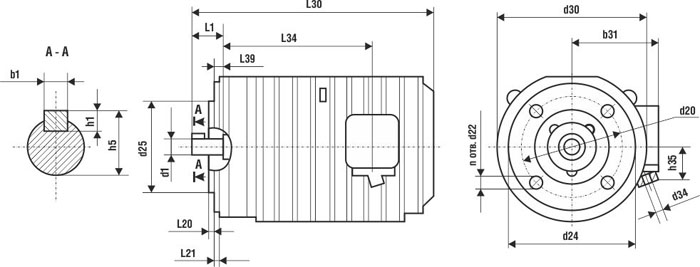

Рис. 2 - исполнение IM3001
|
Тип
двигателя
|
Габаритные размеры, не более
|
Установочные размеры
|
Cправочные размеры
|
|
b31
|
d30
|
L30
|
b1
|
d1
|
d20
|
d22
|
d24
|
d25
|
L1
|
L20
|
h1
|
h5
|
n
|
d34
|
L21
|
L34
|
L39*
|
h35
|
|
АРМ42, АРМ43
|
160
|
270
|
475
|
10
|
32
|
185
|
15
|
220
|
150
|
80
|
4
|
8
|
35
|
4
|
G1-А
|
12
|
270
|
-13
|
80
|
|
АРМ52, АРМ53
|
190
|
360
|
600
|
12
|
40
|
255
|
19
|
305
|
215
|
110
|
4
|
8
|
43
|
4
|
G1-А
|
14
|
340
|
-12
|
130
|
|
АРМ63, АРМ64
|
235
|
450
|
630
|
14
|
50
|
350
|
19
|
400
|
300
|
110
|
5
|
9
|
53,5
|
8
|
G11/4-А
|
18
|
365
|
+13
|
240
|
|
АРМ73, АРМ74
|
255
|
510
|
760
|
18
|
60
|
400
|
19
|
450
|
350
|
140
|
5
|
11
|
64
|
8
|
G11/4-А
|
20
|
435
|
+16
|
250
|
* Размер L39 со знаком «+» - вал утопающий; со знаком «-» - вал выступающий
