Электродвигатели для привода станков-качалок
Электродвигатели для привода станков-качалок находят применение на нефтепромыслах и представляют собой одно-, двух- и четырехскоростные трехфазные асинхронные электродвигатели с короткозамкнутым ротором.
Основное (базовое) исполнение – асинхронный трехфазный электродвигатель, предназначенный для режима работы S1, от сети переменного тока 50 Гц напряжением 380В. Климатическое исполнение и категория размещения У1 или УХЛ1, степень защиты IP54. Электродвигатели для привода станков-качалок изготавливаются только в монтажном исполнении IM1081 и имеют вводное устройство с одним штуцером К-3-1. Подшипники позволяют сочленять эти электродвигатели с приводным механизмом при помощи клиноременной передачи.
Электродвигатели для станков-качалок односкоростные
|
Мощность, кВт
|
1500 об/мин
|
1000 об/мин
|
750 об/мин
|
500 об/мин
|
|
марка ЭД
|
масса, кг
|
марка ЭД
|
масса, кг
|
марка ЭД
|
масса, кг
|
марка ЭД
|
масса, кг
|
|
7,5
|
|
|
|
|
|
|
АИР180МА12СН
|
180
|
|
9,0
|
|
|
|
|
|
|
АИР180МВ12СН
|
195
|
|
11
|
|
|
|
|
|
|
5А200LA12СН
|
260
|
|
13
|
|
|
|
|
|
|
5А200LB12СН
|
280
|
|
15
|
|
|
|
|
АИР180МА8СН
|
180
|
5А200L12СН
|
310
|
|
18,5
|
|
|
АИР180M6СН
|
180
|
АИР180М8СН
|
200
|
5А225M12СН
|
340
|
|
|
|
|
|
5А200M8СН
|
240
|
|
|
|
22
|
АИР180S4СН
|
170
|
5А200M6СН
|
245
|
5А200L8СН
|
260
|
5А250M12СН
|
530
|
|
30
|
АИР180M4СН
|
190
|
5А200L6СН
|
280
|
5А225M8СН
|
340
|
|
|
|
37
|
5А200M4СН
|
245
|
5А225M6СН
|
330
|
|
|
|
|
Электродвигатели для станков-качалок многоскоростные
|
500/1000 об/мин (2р=12/6)
|
500/750/1000/1500 об/мин (2р=12/8/6/4)
|
|
мощность, кВт
|
марка ЭД
|
масса, кг
|
мощность, кВт
|
марка ЭД
|
масса, кг
|
|
7/13
|
АИР180M12/6СН
|
195
|
3/5,5/6/9
|
АИР180M12/8/6/4СН
|
180
|
|
11/22
|
5А200L12/6СН
|
310
|
4,5/8/9/12
|
5А200M12/8/6/4СН
|
245
|
|
15/25
|
5А225M12/6СН
|
335
|
5/9,5/11/15
|
5А200L12/8/6/4СН
|
270
|
|
16/30
|
5А250S12/6СН
|
435
|
7,1/13/14/20
|
5А225M12/8/6/4СН
|
325
|
|
18,5/36
|
5А250M12/6СН
|
455
|
9/17/18,5/27
|
5А250S12/8/6/4СН
|
435
|
|
|
|
|
12/21/24/30
|
5А250M12/8/6/4СН
|
465
|
Класс нагревостойкости изоляции
Электродвигатели для привода станков-качалок, как правило, имеют класс нагревостойкости «F» (температурный индекс 155°С) по ГОСТ 8865-93. В обмотку статора встроены датчики температурной защиты – позисторы типа СТ14-2 с температурой срабатывания 145°С.
Основной режим работы (для которого приведен ряд мощностей): продолжительный S1 по ГОСТ 183-74 (МЭК 60034-1).
Габаритные, установочные и присоединительные размеры

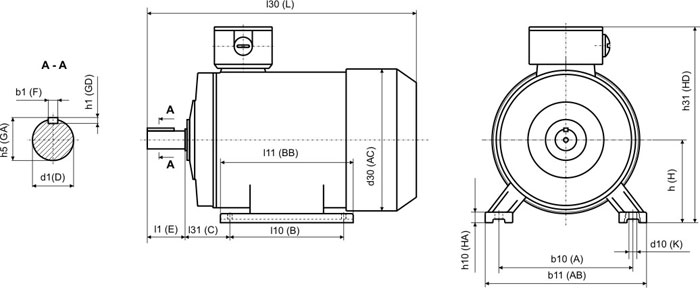

Рис. 1 - исполнение IM1081
Размеры электродвигателей для станков-качалок
|
Габарит ЭД
|
Число полюсов
|
Габаритные
|
Установочные и присоединительные размеры, мм
|
|
l30
|
h31
|
d30
|
b10
|
l10
|
l31
|
d1
|
l1
|
b1
|
h5
|
h1
|
h
|
h10
|
d10
|
|
L
|
HD
|
AC
|
A
|
B
|
C
|
D
|
E
|
F
|
GA
|
GD
|
H
|
HА
|
K
|
|
АИР 180 S
|
4
|
630
|
440
|
375
|
279
|
203
|
121
|
55
|
110
|
16
|
59
|
10
|
180
|
20
|
15
|
|
АИР 180 M(A,B)
|
4, 6, 8, 12, 12/6, 12/8/6/4
|
680
|
440
|
375
|
279
|
241
|
121
|
55
|
110
|
16
|
59
|
10
|
180
|
20
|
15
|
|
5A 200 M
|
4, 6, 8, 12/8/6/4
|
765
|
495
|
410
|
318
|
267
|
133
|
60
|
140
|
18
|
64
|
11
|
200
|
25
|
19
|
|
5A 200 L(A,B)
|
6, 8, 12, 12/6, 12/8/6/4
|
811
|
495
|
410
|
318
|
305
|
133
|
60
|
140
|
18
|
64
|
11
|
200
|
25
|
19
|
|
5A 225 M
|
6, 8, 12, 12/6, 12/8/6/4
|
865
|
540
|
460
|
365
|
311
|
149
|
65
|
140
|
18
|
69
|
11
|
225
|
30
|
19
|
|
5A 250 S
|
12/6, 12/8/6/4
|
935
|
630
|
545
|
406
|
311
|
168
|
75
|
140
|
20
|
79,5
|
12
|
250
|
30
|
24
|
|
5A 250 M
|
12, 12/6, 12/8/6/4
|
965
|
630
|
545
|
406
|
349
|
168
|
75
|
140
|
20
|
79,5
|
12
|
250
|
30
|
24
|
