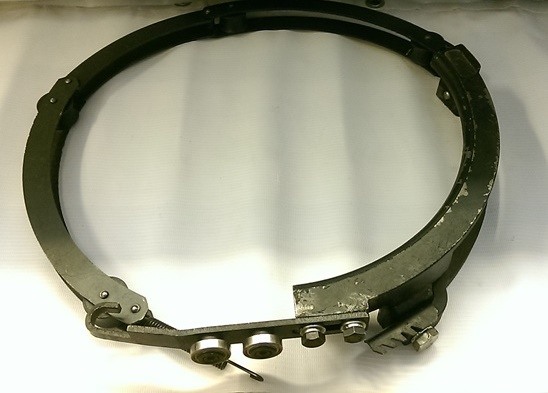

Канатоукладчик МРМ 516

Основной принцип работы канатоукладчика МРМ 516 заключается в следующем: он укладывает и задает направление канату, который должен попасть в специальные каналы барабана.
Данный механизм имеет направляющую гайку из чугуна, передвигающуюся по прижимному кольцу и барабанным каналам. Кольцо изготавливается из такого материала, как листовая сталь.
Цилиндрические пружины плотно затягивают кольцо на канате.
Направляющая гайка оснащена специальным направляющим сегментом, основная функция которого заключается в соединении 2-ух концов гайки и выведении каната в предусмотренное для этого окошко.
За счет рычажной системы направляющий сегмент оказывает непосредственное воздействие на концевой выключатель.

Купить товар

Техническое обслуживание каната и необходимость его замены

Для безопасной работы электротельфера необходимо в определенные сроки осуществлять техническое обслуживание каната. Длительный срок эксплуатации канатоукладчика и стального каната обеспечивается посредством их смазывания солидолом.
Очень важно, чтобы перед указанной процедурой данные детали были очищены. Для смазки будет достаточным небольшое количество солидола.
Безопасность работы электротельферов типа Т определяется путем проверочных мероприятий каната на износ. Данная проверка должна проводиться, учитывая график и план обслуживания.
Разорванные проволочки каната могут являться поводом для браковки каната. При этом необходимо определить их количество, учитывая длину одного шага по оси стального каната.
При небольшом количестве таких проволочек, их обрезают в непосредственной близости к канату с помощью такого инструмента, как кусачки.
Замена стальных канатов является необходимой процедурой при выявлении следующих дефектов: износ, смятие, разрыв свивки и иные серьезные дефекты.
Составляя заявку на новый канат, требуется предоставить данные о типе электротельфера, а также указать номер каната (указан в каталоге запчастей).

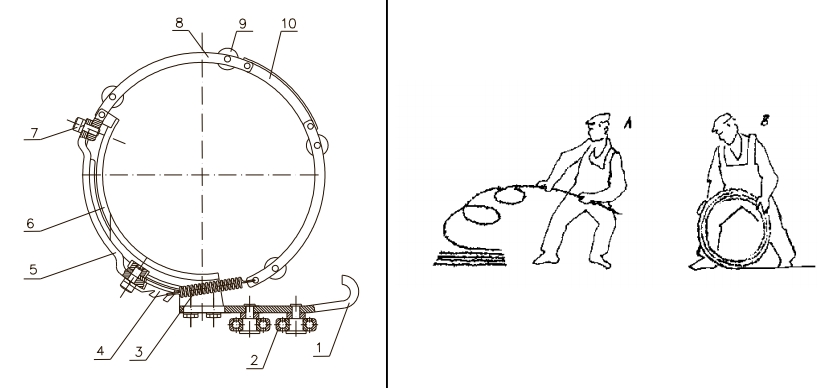

Процесс установки нового канатоукладчика

Канатоукладчик монтируется в несколько этапов:

а) смазка солидолом некоторых частей: витков чугунной гайки и канала, винтового барабанного канала;
б) канат, который выходит из специального окошка, под наклоном перемещают по заранее намотанным канатным виткам;
в) направляющую гайку требуется втолкнуть в место между кожухом и самим барабаном. При этом требуется четко попасть в ближний первый барабанный канал;
г) канал смещается к виткам под определенным углом, после чего его вновь укладывают в винтовой канал. Необходимо вытолкнуть сектор чугунной гайки в нижнюю часть барабана так, чтобы было заметено начало сектора. После этого канат укладывают в канал;
д) прижимное кольцо вталкивают в канал чугунной гайки до самого конца, при этом важно не забыть охватить последний виток;
е) для того чтобы плотно прижать чугунную гайку к барабанным виткам, необходимо вставить штифт в специально предназначенные для этого отверстия, которые имеются со стороны гайки и притянуть их ключом;
ж) после этого производят установку направляющего сегмента на гайку и затягивают его тремя болтами;
з) на нижнюю сторону сегмента крепится ведущая планка, которую необходимо затянуть двумя болтами с каждой из двух сторон. Один из болтов должен быть длиннее других, для того чтобы удержать направляющий сегмент на чугунной гайке;
и) прижимному кольцу электротельферов (500-5000 килограмм) необходима установка винтовых пружин, которые требуется растянуть до необходимой рабочей длины. Для этого можно воспользоваться 2-мя другими пружинами.
