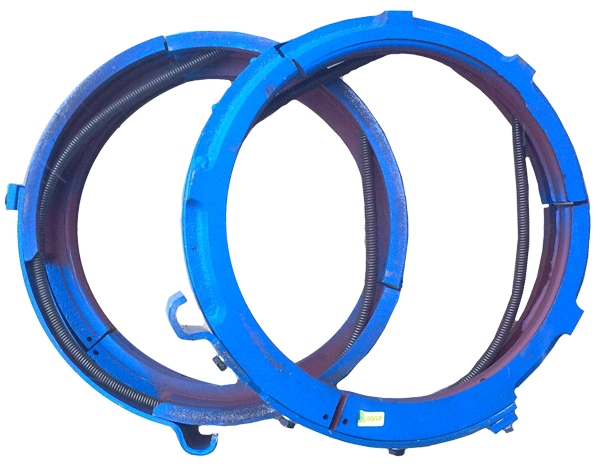

Для правильной укладки каната в специализированные проемы, которые также называют канавками, необходимо устройство - канатоукладчик.
Данное устройство оборудовано специальной металлической гайкой, которая осуществляет движение по барабанным углублениям. Помимо гайки в конструкцию устройства входит кольцо, которое прижимается к канату посредством специальной пружины.
Для того чтобы осуществить заказ, вам необходимо связаться со специалистом нашей компании и сообщить ему номер устройства по каталогу, а также наименование изготовителя и другую необходимую информацию об устройстве.
Если вы не совсем уверены в точности данных, наши опытные менеджеры ответят на все интересующие вопросы и проконсультируют о товаре, который вам необходим.
Товары, представленные на сайте, всегда есть в наличии или на складе. Постоянным клиентам мы предоставляем выгодные системы скидок.
Купить товар
Установка устройства
Для того чтобы осуществить правильную установку канатоукладчика, необходимо придерживаться следующей инструкции:
1. необходимо смазать солидолом все барабанные гайки, каналы, проемы и кольцо для прижимания;

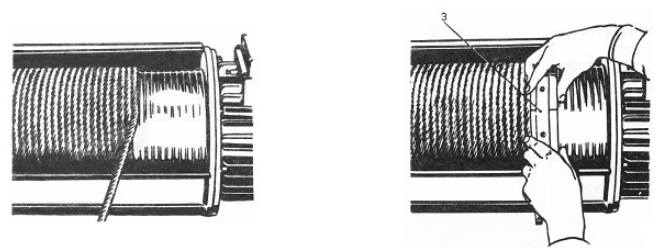

2. определенный участок каната, выходящий из отверстия на кожухе, должен быть намотан на предыдущую барабанную намотку под определенным углом;
3. гайка No3, которая располагается между кожухом и новыми оборотами каната, должна попадать в определенную барабанную бороздку и быть рядом с самим канатом;
4. необходимо выдвинуть гайку No3 и укладывать канат наискось, после чего он ляжет в специальные борозды барабана;

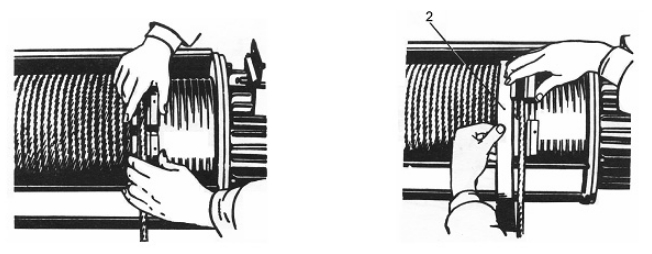

5. кольцо No2 (является устройством для прижима), должно быть прижато к борозде гайки-винта No3 до самого последнего оборота;

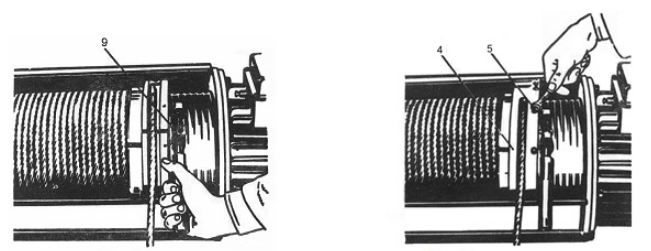

6. для затягивания гайки No3 необходимо осуществить установку штифта No9 через отверстия, которые присутствуют в направляющем винте и закрутить его посредством специальных инструментов;
7. деталь No4 необходимо прикрепить к направляющей гайке No3 с помощью трех винтов No5 и специальных инструментов.

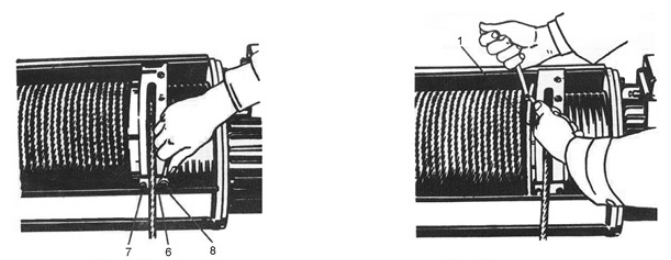

8. для того чтобы правильно укрепить планку ведущего типа - 6, необходимо закрутить винты 7 и 8, последний из них является самым длинным и предназначается для удерживания планки на гайке;
9. электрический тельфер, грузоподъемность которого составляет от 500 до 5000 килограмм, требует при установке использования пружины No4. При необходимости могут использоваться еще несколько пружин. После затягивания пружины необходимо убрать инструменты и проверить степень ее надежности;

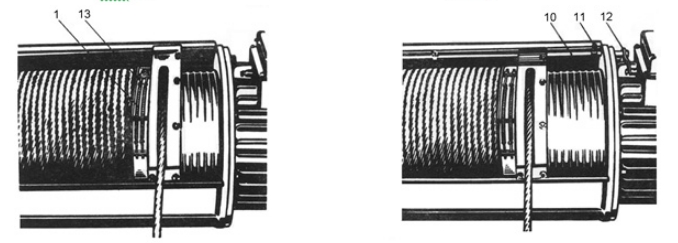

10. последним этапом выступает процесс установки электрического выключателя вилочного типа No12 и устанавливается штанга No10.
Устройство, отвечающее за прижим, должно обеспечивать плотность каждого витка в борозде. Направляющая гайка, осуществляя передвижение вдоль кожуха, направляет канат в определенную сторону.
Работа и регулировка тельфера с канатоукладчиком
После того, как все указанные этапы завершены, необходимо включить тельфер и осуществить подъем крана. Это необходимо для того, чтобы проверить работоспособность устройства. Важно наблюдать за процессом накрутки каната - канат не должен перекручиваться. В противном случае необходимо раскрутить канат, и заново установить клин.
Важным этапом является осмотр подвески, находящейся снизу, а также проверка правильности первого витка. Если первый виток ложится неправильно необходимо осуществить регулировку.
Необходимо помнить и о двух кольцах - ограничителях, которые размещены на выключателе. Их в обязательном порядке необходимо отрегулировать согласно действующей государственной инструкции. Неправильная регулировка колец может привести к необратимым последствиям, которые будут представлены поломкой техники и причинением вреда здоровью работникам организации.
Купить канатоукладчик для тельфера 13Т 10616 в Екатеринбурге
Если вам требуются качественные канатоукладчики для тельфера – эта модель является отличным вариантом.
Компания «ВВТрейд» предлагает приобрести канатоукладчики по приемлемым ценам.
Все устройства изготавливаются из качественных материалов, а также проходят необходимые проверки. Оформите заказ прямо сейчас!
